ＱＲＰリグの説明

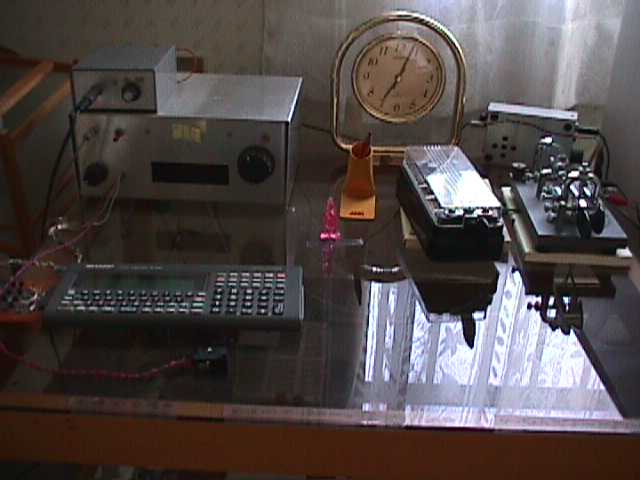

左奥の大きいアルミ箱がリグです。 その上の小さいアルミ箱はLCのパッシブ型のオ−ディオフィルタ−です。 リグの前のポケットコンピュ−タはDDSコントロ−ル用で、周波数の設定は このポケコンによって行います。

リグの内部

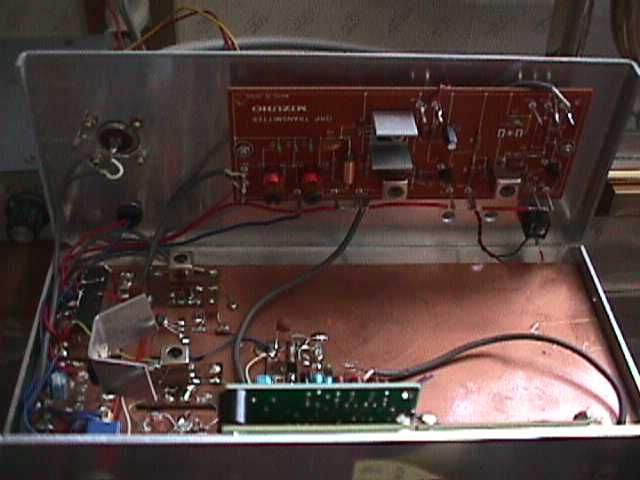

アルミ箱を開けて見た写真です。 奥に垂直に取り付けてあるのが、ミズホのQP-7です。 相変わらず3K円という値段で売られています。 全面べたア−ス基盤の上に組んであるのが、受信部です。 受信部はダイレクトコンバ−ジョン方式なので、回路が単純になり ご覧のように空きスペ−ス がたくさんあります。 手前に垂直に立ててあるのは、DDS基盤です。 これはダイレクト・デジタル・シンセサイザ で 周波数のきわめて正確な正弦波を発生します。 直接7メガを発生していますが、分解能は１HZステップです。 このDDSは秋月電子で売っていますが、付属の制御回路が 今ひとつ気に入らなかった ので、ポケコンで制御することにしました。

受信部close up

受信部のリング復調器まわりです。 基盤にカッタナイフで切れ込みを入れて、ランドを作りそこに配線しています。

DDS部close up

DDSまわりです。 ちょっと見にくいですが、DDSの出力を細い同軸ケ−ブルで 送信部、受信部に供給しています。 水晶モジュ−ルのやや上の抵抗３つ見えますが ３ビットの 制御信号で周波数をコントロ−ルしています。

ポケコン部close up

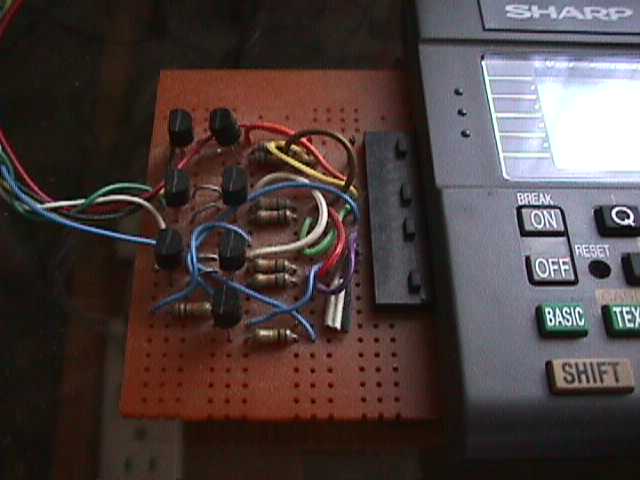

ポケコンまわりです。 ３ビットの制御信号線、グランド、それに送受切り替えを 検出する信号線です。 ソフトによって、メモリチャンネルを いくつも設定することができますので 送信時はメモリ１， 受信になったらメモリ２というように 別の周波数を発生 することができます。ですから、スプリット運用が可能です。 私は、相手に完全にゼロインした（ＤＣ受信機はこれができます。） 周波数を送信用、そこから800Hz程度、上あるいは 下の周波数を 受信周波数としてメモリに記憶させています。

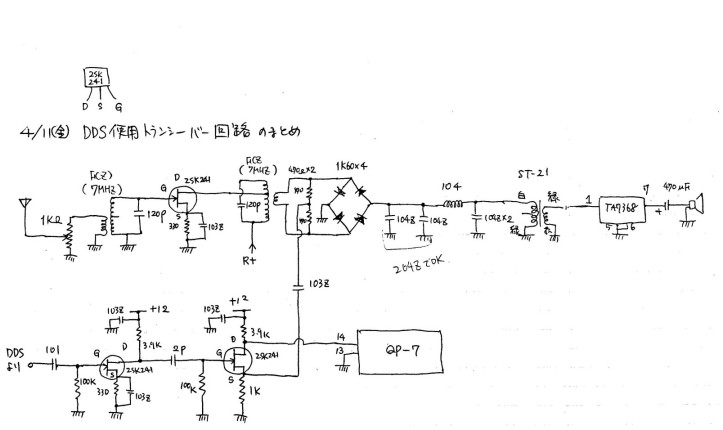

全体回路図

実際の受信音

DDS制御プログラム

おわりに

以上、私の現用QRPリグを紹介させていただきました。 ご不明な点はこちらまでメ−ルをお願いします。73 de JH2NYZ/QRP abe@kasugai-th.aichi-c.ed.jp
